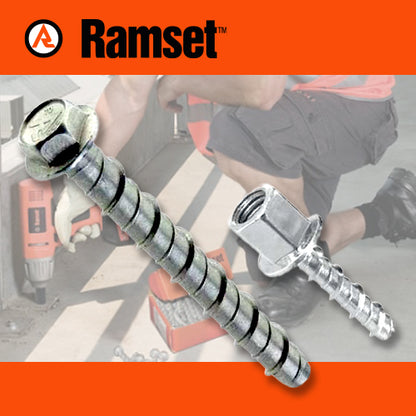

ANKASCREW 混凝土自攻螺紋錨栓
通過自攻螺紋系統達到與基材完美錨固的螺桿式錨栓
優勢特點
- 25度斜切螺紋設計，無膨脹應力，可用於小邊距，小間距應用
- 突出的主螺紋設計實現以最小的扭矩達到最大的錨固力
- 自攻螺紋系統實現可拆卸式安裝
參考應用
- 臨時安全護欄 ( 錨栓可完全拆卸)
- 石屎模板支撐
- 牆體和樓面框架
- 電線槽架
- 體育館座位
- 安全扶手
ANKASCREW 混凝土自攻螺紋錨栓 - 40N/mm2 混凝土中設計荷載數據參照
直徑
Ø(mm) |
有效錨固深度
(mm) |
剪力設計值
(kN)* |
拉力設計值
(kN)* |
| 8 |
60 |
7.0 |
6.1 |
| 10 |
75 |
11.5 |
9.1 |
| 12 |
90 |
13.9 |
13.3 |
| 16 |
120 |
30.8 |
23.1 |
* 安全系數 = 3
* 表列中的數據不包含錨固件最小間距和結構邊緣距離之影響，詳細設計請參照 RAMSET 設計指引 (RAMSET Design Guide)
ANKASCREW 混凝土自攻螺紋錨栓系列
| 貨號 |
直徑
(mm) |
錨栓長度
(mm) |
最大固定厚度
(mm) |
鑽孔直徑
Ø(mm) |
最小孔深
(mm) |
夾具孔徑
(mm) |
盒裝數量 |
| AS08060W |
8 |
60 |
20 |
8 |
75 |
10 |
100 |
| AS08075W |
8 |
75 |
35 |
8 |
75 |
10 |
100 |
| AS10075W |
10 |
75 |
25 |
10 |
85 |
12 |
50 |
| AS10100W |
10 |
100 |
50 |
10 |
95 |
12 |
50 |
| AS12075W |
12 |
75 |
15 |
12 |
95 |
15 |
50 |
| AS12100W |
12 |
100 |
40 |
12 |
110 |
15 |
50
|
| AS16115 |
16 |
115 |
40 |
16 |
130 |
19 |
20
|
| AS16160 |
16 |
160 |
85 |
16 |
140 |
19 |
20
|
