RAMSET 立射 ANKASCREW 混凝土自攻螺紋錨栓xxx

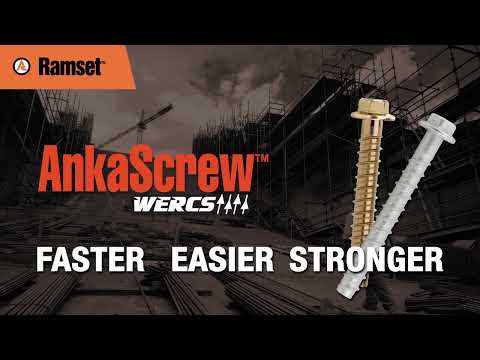

ANKASCREW 混凝土自攻螺紋錨栓
通過自攻螺紋系統達到與基材完美錨固的螺桿式錨栓
優勢特點
- 25度斜切螺紋設計，無膨脹應力，可用於小邊距，小間距應用
- 突出的主螺紋設計實現以最小的扭矩達到最大的錨固力
- 自攻螺紋系統實現可拆卸式安裝
參考應用
- 臨時安全護欄 ( 錨栓可完全拆卸)

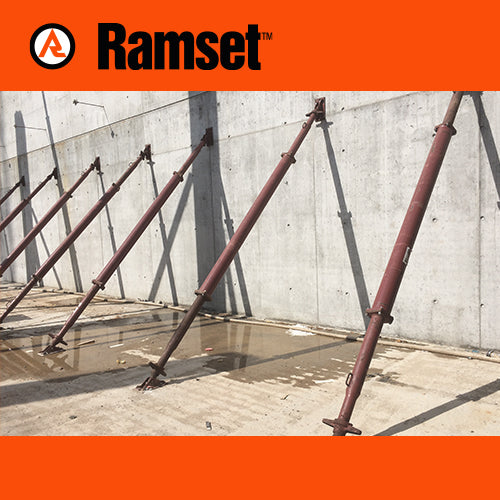

- 石屎模板支撐
- 牆體和樓面框架
- 電線槽架
- 體育館座位
- 安全扶手
ANKASCREW 混凝土自攻螺紋錨栓 - 40N/mm2 混凝土中設計荷載數據參照
| 直徑 Ø(mm) |
有效錨固深度 (mm) |
剪力設計值 (kN)* |
拉力設計值 (kN)* |
| 8 | 60 | 7.0 | 6.1 |
| 10 | 75 | 11.5 | 9.1 |
| 12 | 90 | 13.9 | 13.3 |
| 16 | 120 | 30.8 | 23.1 |
* 安全系數 = 3
* 表列中的數據不包含錨固件最小間距和結構邊緣距離之影響，詳細設計請參照 RAMSET 設計指引 (RAMSET Design Guide)
| 貨號 | 直徑 (mm) |
錨栓長度 (mm) |
最大固定厚度 (mm) |
鑽孔直徑 Ø(mm) |
最小孔深 (mm) |
夾具孔徑 (mm) |
盒裝數量 |
| AS08060W | 8 | 60 | 20 | 8 | 75 | 10 | 100 |
| AS08075W | 8 | 75 | 35 | 8 | 75 | 10 | 100 |
| AS10075W | 10 | 75 | 25 | 10 | 85 | 12 | 50 |
| AS10100W | 10 | 100 | 50 | 10 | 95 | 12 | 50 |
| AS12075W | 12 | 75 | 15 | 12 | 95 | 15 | 50 |
| AS12100W | 12 | 100 | 40 | 12 | 110 | 15 | 50 |
| AS16115 | 16 | 115 | 40 | 16 | 130 | 19 | 20 |
| AS16160 | 16 | 160 | 85 | 16 | 140 | 19 | 20 |
