RAMSET 立射 DYNABOLT 不鏽鋼拉爆螺絲xxx

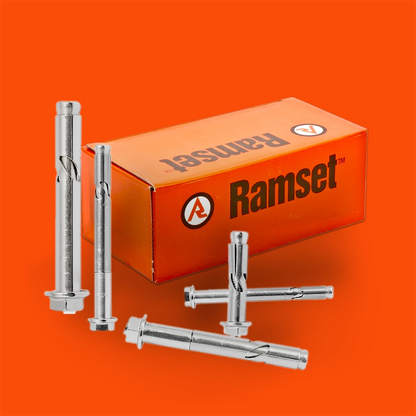

DYNABOLT 不鏽鋼拉爆螺絲
優勢特點
- 獲得專利的膨脹套筒，向下拉夾具以產生夾緊負載並提供更高的安全性
- 預先組裝好的貫穿固定裝置錨，無需裝配、標記和重新定位固定裝置，使安裝變得快速和容易。
- A4 (SS316) 不鏽鋼製造
- 一體式螺母和介子
- 混凝土/ 磚牆皆可使用
參考應用
- 機電設備
- 風喉水管
- 廣告招牌燈箱
- 假天花
- 櫥櫃吊櫃
- 戶外或潮濕環境安裝應用
DYNABOLT 不鏽鋼拉爆螺絲 - 40N/mm2 混凝土中設計荷載數據參照
| 直徑 Ø(mm) |
有效錨固深度 (mm) |
剪力設計值 (kN)* |
拉力設計值 (kN)* |
| 8 (M6) | 35 | 2.5 | 4.8 |
| 10 (M8) | 45 | 4.5 | 7.0 |
| 12 (M10) | 55 | 7.2 | 9.5 |
* 安全系數 = 3
* 表列中的數據不包含錨固件最小間距和結構邊緣距離之影響
| 貨號 | 直徑 (mm) |
錨栓長度 (mm) |
最大固定厚度 (mm) |
鑽孔直徑 Ø(mm) |
最小孔深 (mm) |
夾具孔徑 (mm) |
盒裝數量 |
| DP08040SS |
M6 | 40 |
8 |
8 | 50 |
10 | 100 |
| DP08065SS |
M6 | 66 | 28 | 8 | 50 | 10 | 50 |
| DP10050SS |
M8 |
49 | 12 | 10 | 50 | 12 | 50 |
| DP10075SS |
M8 |
76 | 35 | 10 | 65 | 12 | 50 |
| DP12100SS |
M10 |
98 | 50 | 12 | 70 | 15 | 20 |
| DP12125SS |
M10 |
126 | 70 | 12 | 70 | 15 | 20 |
