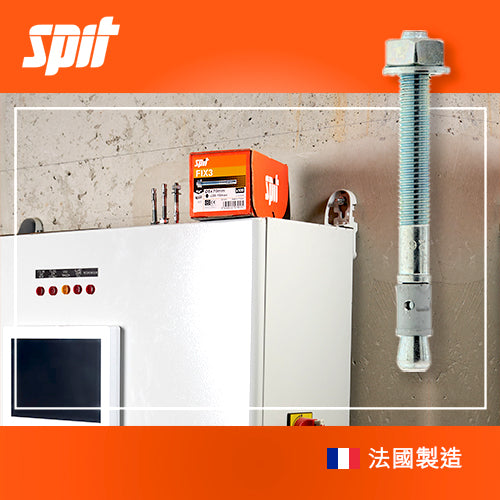

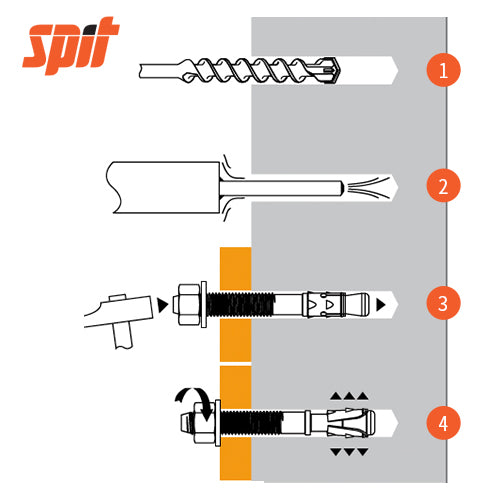

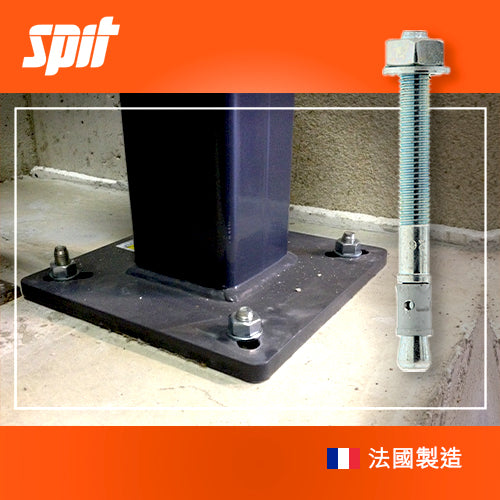

FIX 3 拉爆螺絲 - 40N/mm2 混凝土中設計荷載數據參照
直徑
Ø |
有效錨固深度
(mm) |
安裝扭矩
(Nm) |
剪力設計值
(kN)* |
拉力設計值
(kN)* |
| M8 |
40 |
15 |
3.3 |
5.4 |
| M10 |
50 |
30 |
4.6 |
7.5 |
| M12 |
65 |
50 |
9.1 |
11.1 |
| M16 |
80 |
100 |
12.2 |
15.2 |
| M20 |
100 |
160 |
23.7 |
21.3 |
* 安全系數 = 3
* 表列的數據並不包含邊緣距離和錨栓間距之影響，詳細設計請參照 RAMSET 設計指引 (RAMSET Design Guide)

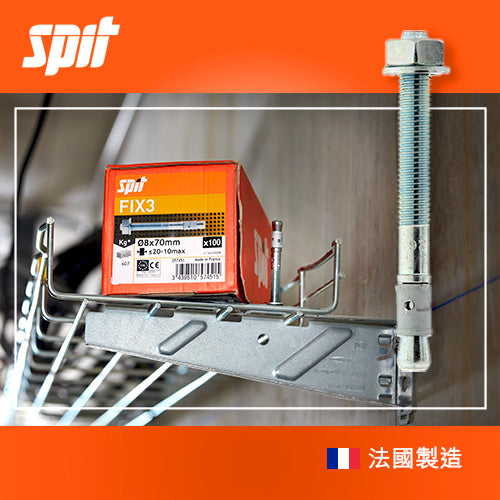

FIX 3 拉爆螺絲系列
| 貨號 |
產品描述 |
直徑
Ø |
最大固定厚度
(mm)* |
夾具孔徑
Ø(mm) |
錨栓總長度
(mm) |
鑽孔直徑
Ø(mm) |
最小孔深
(mm)* |
盒裝數量 |
| 057450 |
M8x55/5 |
M8 |
5 |
9 |
55 |
8 |
50 |
100 |
| 057451 |
M8x70/20-10 |
M8 |
20 |
9 |
70 |
8 |
50 |
100 |
| 057452 |
M8x90/40-30 |
M8 |
40 |
9 |
90 |
8 |
50 |
50 |
| 057455 |
M8x130/80-70 |
M8 |
80 |
9 |
130 |
8 |
50 |
50 |
| 057461 |
M10x75/15-5 |
M10 |
15 |
12 |
75 |
10 |
60 |
50 |
| 057463 |
M10x95/36-26 |
M10 |
36 |
12 |
95 |
10 |
60 |
50 |
| 057465 |
M10x125/65-55 |
M10 |
65 |
12 |
125 |
10 |
60 |
25 |
| 057467 |
M10x160/100-90 |
M10 |
100 |
12 |
160 |
10 |
60 |
25 |
| 057470 |
M12x80/5 |
M12 |
5 |
14 |
80 |
12 |
75 |
25 |
| 057471 |
M12x100/25-10 |
M12 |
25 |
14 |
100 |
12 |
75 |
25 |
| 057472 |
M12x115/40-25 |
M12 |
40 |
14 |
115 |
12 |
75 |
25 |
| 057474 |
M12x140/65-50 |
M12 |
65 |
14 |
140 |
12 |
75 |
25 |
| 057576 |
M12x180/105-90 |
M12 |
105 |
14 |
180 |
12 |
75 |
25 |
| 057480 |
M16x100/5 |
M16 |
5 |
18 |
100 |
16 |
95 |
20 |
| 057481 |
M16x125/30-15 |
M16 |
30 |
18 |
125 |
16 |
95 |
20 |
| 057482 |
M16x150/55-40 |
M16 |
55 |
18 |
150 |
16 |
95 |
10 |
| 057483 |
M16x170/75-60 |
M16 |
75 |
18 |
170 |
16 |
95 |
10 |
| 057484 |
M16x185/90-75 |
M16 |
90 |
18 |
185 |
16 |
95 |
10 |
| 057490 |
M20x150/10 |
M20 |
10 |
22 |
150 |
20 |
130 |
10 |
| 057491 |
M20x170/30 |
M20 |
30 |
22 |
170 |
20 |
130 |
10 |
| 057492 |
M20x220/80 |
M20 |
80 |
22 |
220 |
20 |
130 |
10 |
* 按照最少鑽孔深度計算，詳細設計請參照 RAMSET 設計指引 (RAMSET Design Guide)
