RAMSET 立射 TRUBOLT 不鏽鋼拉爆螺絲
優勢特點
- 防轉膨脹套

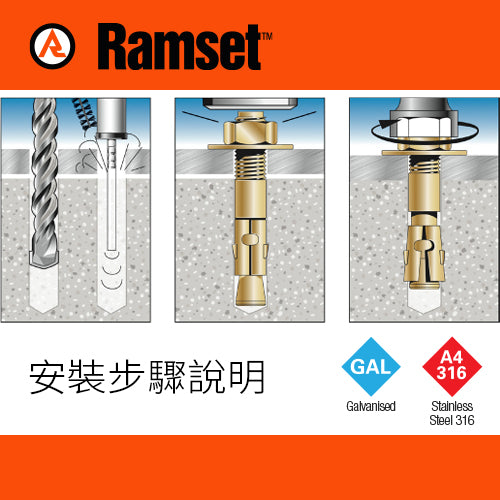

- 所需的鑽頭與螺絲的直徑相同
- 膨脹套設計確保最大膨脹效能
- 提供更大的剪切載荷
- 通過更少的錘擊和收緊提高安裝效率
參考應用
- 結構樑和柱
- 牆到地板框架
- 鋼結構
- 托盤貨架和防護裝置
- 升降導軌
- 體育場座位
- 安全護欄
- 幕牆安裝
- 雲石安裝
TRUBOLT 不鏽鋼拉爆螺絲 - 40N/mm2 混凝土中設計荷載數據參照
| 直徑 Ø(mm) |
有效錨固深度 (mm) |
剪力設計值 (kN)* |
拉力設計值 (kN)* |
| M8 | 45 | 3.3 | 4.7 |
| M10 | 50 | 5.6 | 6.2 |
| M12 | 72 | 7.9 | 11.4 |
| M16 | 90 | 19.5 | 15.9 |
* 安全系數 = 3
* 表列中的數據不包含錨固件最小間距和結構邊緣距離之影響
| 貨號 | 直徑 (mm) |
錨栓長度 (mm) |
最大固定厚度 (mm) |
鑽孔直徑 Ø(mm) |
最小孔深 (mm) |
夾具孔徑 (mm) |
盒裝數量 |
| T08065SS |
M8 | 65 | 12 | 8 | 60 |
10 | 50 |
| T10075SS |
M10 | 75 | 12 | 10 | 65 | 14 | 50 |
| T12080SS |
M12 |
80 | 12 | 12 | 75 | 16 | 20 |
| T12100SS |
M12 |
100 | 25 | 12 | 80 | 16 | 20 |
| T16100SS |
M16 |
100 | 8 | 16 | 85 | 18 | 20 |
| T16125SS |
M16 |
125 | 20 | 16 | 90 | 18 | 20 |
| T16150SS |
M16 |
150 | 45 | 16 | 90 | 18 | 20 |
| T16175SS |
M16 |
175 | 70 | 16 | 90 | 18 | 20 |
